Kontraventilen sikrer at væsken ikke løber tilbage i rørsystemet, samt sørger for at væsken kun kan løbe i en retning. Ligeledes kan kontraventilen anvendes til at tilbageholde væske for primning af pumpe, samt at udligne et eventuelt væskeslag.
Kontraventilen er velegnet til anvendelse i fødevare, drikkevare samt kosmetisk og farmaceutisk industri.

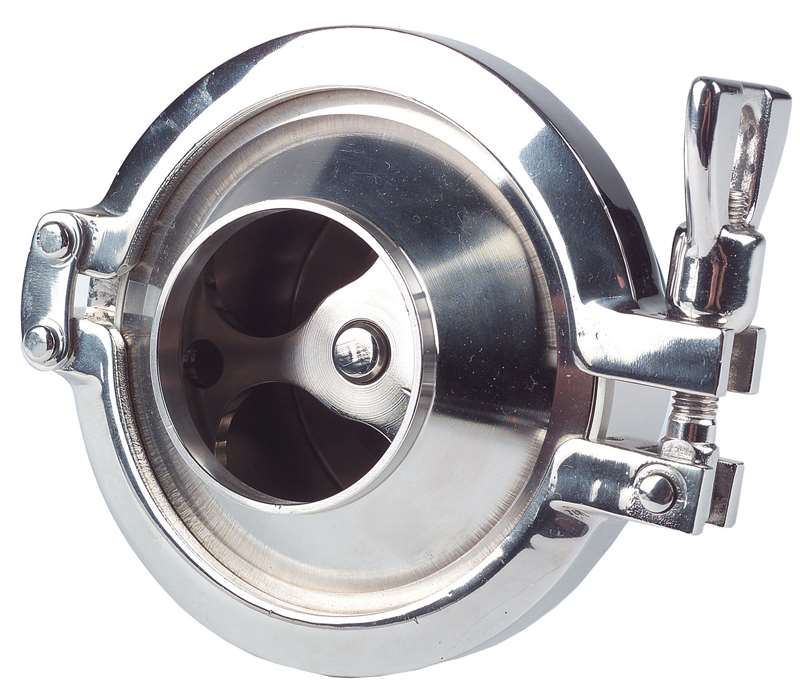

72700 Kontraventil
Ventilen åbner når væsketrykket overstiger det modtryk som den fjederbelastede ventilklap har, og lukker igen når trykket i ventilen udlignes.
Et højere modtryk lukker ventilen.
Når der er topumper som arbejderskiftevis, erkontraventilerneinstalleretved udløbet afhver pumpetil at forhindretilbagestrømning, når pumpen er standset.
Akslenerforsynet med en perforeringtil lillecirkulationsflowat undgå vandstagnation.
Findes i størrelser: ø25/DN25 til 101,6/DN100
Let adskillelse/samling med clampring.
Kompakt indbygning.
Tilslutninger: Nippel DIN 11851
Alle produktberørte dele AISI 316L (1.4404)
Øvrige rustfri dele AISI 304 (1.4301)
Fjeder AISI 302 (1.4319)
Pakninger EPDM, FDA 177.2600
Invendig finish Ra ≤ 0,8 μm
Udvendigfinish maskinbearbejdet
Pakninger: NBR, FPM or PTFE.
Tilslutninger: Svejse for mejerirør, SvejseDIN 11850, Clamp DN 32676,
Clamp, ASME BPEDS, Clamp, SMS, RJT, etc.
Perforering i tætningsaksel.
ATEX version.
Ventilen åbner når væsketrykket overstiger det modtryk som den fjederbelastede ventilklap har, og lukker igen når trykket i ventilen udlignes.
Et højere modtryk lukker ventilen.
Når der er topumper som arbejderskiftevis, erkontraventilerneinstalleretved udløbet afhver pumpetil at forhindretilbagestrømning, når pumpen er standset.
Akslenerforsynet med en perforeringtil lillecirkulationsflowat undgå vandstagnation.
Alle produktberørte dele AISI 316L (1.4404)
Øvrige rustfri dele AISI 304 (1.4301)
Fjeder AISI 302 (1.4319)
Pakninger EPDM, FDA 177.2600
Invendig finish Ra ≤ 0,8 μm
Udvendigfinish maskinbearbejdet
Pakninger: NBR, FPM or PTFE.
Tilslutninger: Svejse for mejerirør, SvejseDIN 11850, Clamp DN 32676,
Clamp, ASME BPEDS, Clamp, SMS, RJT, etc.
Perforering i tætningsaksel.
ATEX version.
