A480 / A490 Butterflyventil

  • Butterflyventil
  • Butterflyventil
  • Butterflyventil
  • Butterflyventil
  • Butterflyventil
  • Butterflyventil

Butterflyventiler A480, enten manuelle eller automatiske, kan anvendes i de fleste flydende processer indenfor føde- og drikkevareindustrien samt farmaceutisk og kemisk industri.

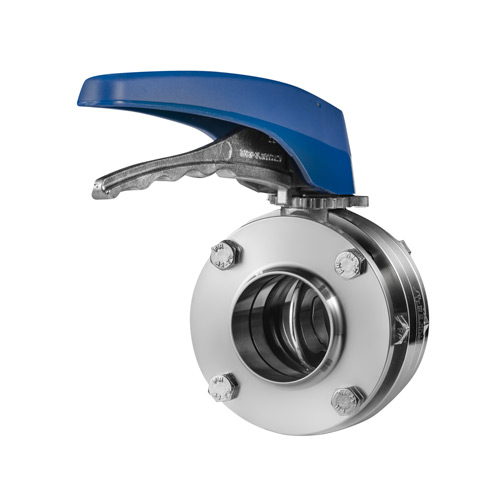

Butterflyventilens design mellem flanger A490 letter installation og vedligeholdelse, hvilket muliggør demontering af ventilen ved hjælp af 4 bolte, mens flangerne svejset til installationen forbliver faste.

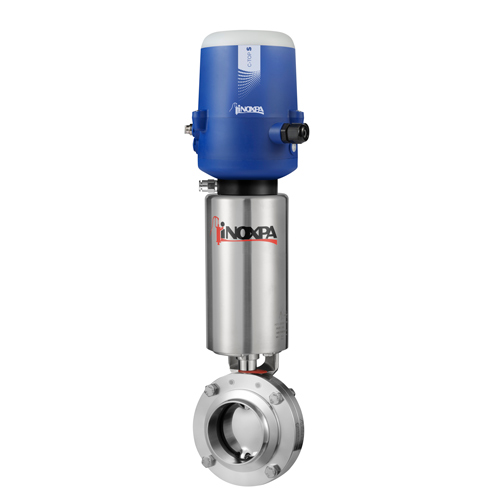

Butterflyventilen kan drejes, enten automatisk med en aktuator eller manuelt ved hjælp af et håndtag. Håndtaget stopper ventilen i åben og lukket position, men der findes også positionshåndtag. Luftaktuatorten drejer ventilklappen 90º.

Anmod om information

A480 / A490 Butterflyventil

Design og karakteristika

Hygiejnisk design i henhold til EHEDG retningslinjer.
Alternative håndtag og aktuatorer er muligt.
Lille tryktab.
Ombytbare flanger med andre tilslutninger.
Sporbarhed af dele.
Pakningerne overholder kravene i USP CLASS VI.

Materialer

Ventilklap 1.4404 (AISI 316L)
Halvpart 1.4307 (AISI 304L) eller 1.4404 (AISI 316L)
Øvrige rustfri dele 1.4307 (AISI 304L)
Pakning EPDM, HNBR eller FPM

Overflade finish:
Invendig Ra ≤ 0,8 µm
Udvendig Maskinbearbejdet

Muligheder

Forskellige typer af håndtag.
Enkelt- eller dobbeltvirkende aktuator eller elektrisk aktuator.
Induktive tilbagemelder.
C-TOP S styreenhed.
ATEX version er tilgængelig.

Dokumenter

Data sheet (8)
Quick installation guide (1)
Instruction manual (4)
3D CAD (24)
Funktion
Materialer and Muligheder

Ventilklap 1.4404 (AISI 316L)
Halvpart 1.4307 (AISI 304L) eller 1.4404 (AISI 316L)
Øvrige rustfri dele 1.4307 (AISI 304L)
Pakning EPDM, HNBR eller FPM

Overflade finish:
Invendig Ra ≤ 0,8 µm
Udvendig Maskinbearbejdet

Forskellige typer af håndtag.
Enkelt- eller dobbeltvirkende aktuator eller elektrisk aktuator.
Induktive tilbagemelder.
C-TOP S styreenhed.
ATEX version er tilgængelig.
